一句话定位

ControlNet 是给”冻结的”大规模文生图扩散模型（实现于 Stable Diffusion）外挂空间条件控制的网络结构：把底模编码器克隆一份可训练副本，再用零初始化 1×1 卷积（zero convolution）把副本接回冻结底模，从而用边缘/深度/姿态/分割/涂鸦等条件精确控制构图，而不破坏底模、不灾难性遗忘。最亮眼的工程结果：深度条件 ControlNet 仅用 20 万样本 + 单张 RTX 3090Ti + 5 天，在用户研究中与”千 GPU-时、1200 万图”训练的工业级 SD2 Depth-to-Image 几乎无法区分（用户辨别精度 0.52±0.17，约等于瞎猜）。ICCV 2023 Marr Prize（最佳论文）。

背景与定位

要解决的问题：文本提示难以精确表达空间构图——姿态、轮廓、形状、布局靠文字很难说清，常需反复试错改 prompt。把额外的条件图（边缘图、深度图、姿态骨架、分割图等）直接喂给生成过程是自然解法，但端到端学习”条件→图像”映射很难：特定条件的配对数据通常只有 ~10 万量级，比训练 SD 用的 LAION-5B 小约 5 万倍。直接 finetune 或继续训练大模型，在小数据上会过拟合 + 灾难性遗忘。

技术脉络中的位置：

  • 上承 SD 这一在隐空间做扩散的底模，以及 CFG 这一采样技术；
  • 与参数高效微调（PEFT）一脉相承——LoRA 限制可训练参数的秩、HyperNetwork 用小网调大网权重、Adapter 插入新模块、Side-Tuning 用旁路分支；ControlNet 属”加性学习（additive learning）“，冻原模型 + 新增参数，但新增的不是小适配器而是整个编码器的可训练拷贝（强 backbone）。
  • 与并发工作 T2I-Adapter（腾讯 ARC，更轻量的适配器）、Composer（达摩院，更大的可组合条件模型）、GLIGEN（在注意力层学新参数做 grounded 生成）形成同期”可控扩散”竞品集群；
  • 相对前作改进：传统 image-to-image translation（pix2pix/CycleGAN/Palette/Taming Transformer/PITI/LDM-from-scratch）多是从头训练专用模型，质量/泛化受限于小数据；ControlNet 复用大底模的”亿级图像预训练编码器”作为强 backbone，因此小数据也能学出带语义识别能力的控制。

核心贡献：(1) 提出 ControlNet 这一可给预训练文生图扩散模型加空间局部条件的高效微调结构；(2) 放出对 SD 的多种预训练 ControlNet（Canny/Hough 线/涂鸦/人体关键点/分割/法线/深度/卡通线稿）；(3) 用消融实验对比多种替代结构，并跨任务做用户研究验证。

模型架构

controlnet 架构

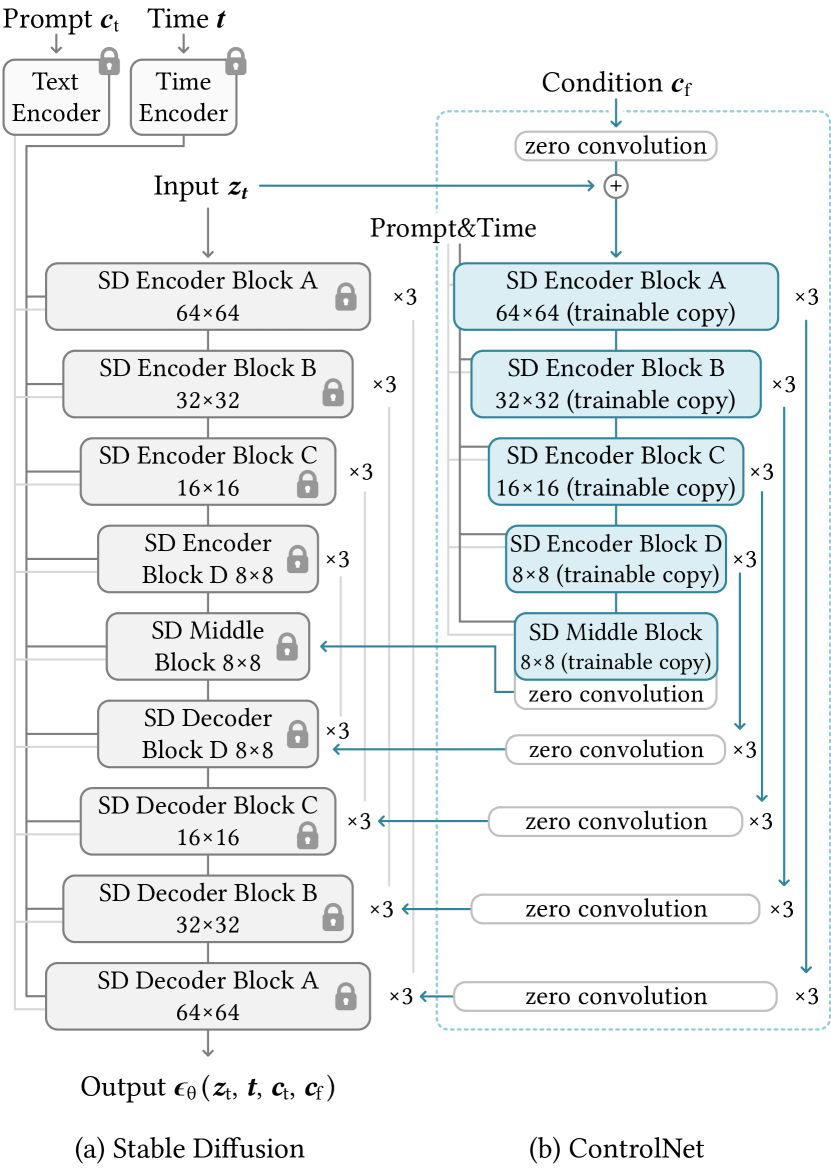

图源：ControlNet 论文 Figure 3（Stable Diffusion U-Net connected with a ControlNet），https://arxiv.org/abs/2302.05543

Backbone：U-Net（LDM/SD 1.5 与 2.1 共用同一 U-Net）。SD 的 U-Net 由编码器、中间块、带跳连的解码器组成，共 25 个块：其中 8 个是上/下采样卷积层，另外 17 个”主块”各含 4 个 ResNet 层 + 2 个 ViT（每个 ViT 含若干 cross-/self-attention）。编码器/解码器各 12 个块，4 个分辨率（64×64、32×32、16×16、8×8），每分辨率重复 3 次。文本经 CLIP text encoder 编码，时间步用位置编码的 time encoder。

ControlNet 基本单元（图 2）：对一个”网络块” y = F(x; Θ)，

  1. 锁定（freeze）原块参数 Θ；
  2. 克隆一份可训练副本，参数 Θc，副本额外接收条件向量 c；
  3. 副本的输入端和输出端各接一个零卷积 Z(·;·)（1×1 卷积，weight 和 bias 都初始化为 0）。

完整计算：y_c = F(x; Θ) + Z( F( x + Z(c; Θz1); Θc ); Θz2 )。训练第一步两个 Z 项都为 0，故 y_c = y——底模行为完全不变，有害噪声进不到副本的深层特征，从而保护”亿级图像预训练”的 backbone 不被随机梯度毁掉（详见”训练方法”里的零卷积梯度论证）。

接到 SD U-Net 上（图 3）：只对编码器侧做手脚——为 SD 的 12 个编码块 + 1 个中间块各建可训练副本（README 称”重复这个简单结构 14 次”），副本输出经零卷积加到底模 U-Net 的 12 条跳连 + 1 个中间块上。解码器完全不动、不加副本。因为锁定部分不需要反传，原编码器无需存梯度——省显存、提速（实测见 Infra）。由于不改 SD 拓扑，训练好的 ControlNet 可直接迁移到社区微调底模（Comic Diffusion、Protogen 等）而无需重训。

条件注入：输入条件图（边缘/姿态/深度等，512×512）先经一个微型编码网络 E(·)（4 层 4×4 卷积、stride 2×2、ReLU、通道数 16→32→64→128，Gaussian 初始化，与全模型联合训练）压成 64×64 隐空间特征 c_f = E(c_i)，对齐 SD 隐图尺寸后送入 ControlNet。注意 ControlNet 在 512×512 全分辨率拿条件再编码到 64×64，而 Stability 官方 SD2 Depth 模型只吃 64×64 深度图——ControlNet 保留更多条件细节（README 强调的差异点）。

参数量：未给精确数字，但量级=SD U-Net 编码器 + 中间块的一份拷贝（约半个 U-Net），远大于 LoRA/T2I-Adapter 这类轻量适配器——这是”深 encoder”刻意为之（见消融）。

数据

论文与补充材料逐条件给出了配对数据来源/规模/采集方式（补充材料 Table 1，A100 80GB 为主）：

条件训练样本来源/构造Caption底模
Canny 边缘3M互联网图（用 LAION 工具但图源自建以避版权/去重），随机阈值 Canny网页自带 captionSD 1.5
Hough 直线600KPlaces2 + 深度 Hough 变换检测直线BLIP 生成从 Canny 模型续训
HED 软边缘3M同 Canny 图源，HED 检测网页 captionSD 1.5
用户涂鸦500K由 HED + 强数据增强（随机阈值/随机遮挡部分笔画/随机形态学变换/随机 NMS）合成涂鸦网页 caption从 Canny 模型续训（基于 SD 1.5）
人体姿态(Openpifpaf)80K（论文表写 200K）互联网图，规则”全身关键点检出≥30% 才算有人”，直接用可视化骨架图作条件网页 captionSD 2.1
人体姿态(Openpose)200K同上规则，Openpose 检测网页 captionSD 1.5
语义分割(COCO)164KCOCO-StuffBLIPSD 1.5
语义分割(ADE20K)20KADE20KBLIPSD 1.5
深度3M互联网图 + Midas 估深度BLIP/网页SD 1.5
法线图25,452DIODE 数据集 RGB+法线BLIP（对 RGB 生成）SD 1.5
卡通线稿1M互联网卡通插画 + 线稿提取方法，按热度排序取 Top 1MDanbooru Tags 拼接Waifu Diffusion

配比/清洗要点：scale 实验对 Canny/Depth 数据按”分辨率最高”采样出 1K/10K/50K/200K/500K 子集（用图像分辨率排序当质量代理）。多用合成标注/伪标注（Midas 深度、HED 边、BLIP caption、Hough 线检测）——典型的”用现成检测器/估计器把无标注图变成配对数据”。未披露统一的美学/安全过滤管线；卡通线稿模型因”需评估潜在风险”未公开发布。

训练方法

训练目标：沿用扩散模型的标准去噪目标，仅把任务条件 c_f 加进网络输入： L = E[ ‖ ε − ε_θ(z_t, t, c_t, c_f) ‖² ]（z_t 为加噪隐图、t 时间步、c_t 文本、c_f 任务条件）。直接拿这个目标 finetune SD + ControlNet，无需新增辅助损失。属 ε-prediction 的 DDPM 范式（非 flow matching、非自回归）。

关键 trick：

  • 50% 概率把文本 prompt 替换为空串——逼模型直接从条件图（边/姿态/深度）里识别语义来”替代”文字，这是后面”无 prompt 也能控（Guess Mode）“能力的来源。
  • 零卷积保证”突变收敛（sudden convergence）“：因零卷积不往网络注噪，训练全程都能出高质量图；模型不是渐进学会跟随条件，而是在某一步（如 6133 步）突然学会跟随，通常 <1 万步。
  • 零卷积为什么能学（FAQ/补充材料 §5 的梯度证明）：对 1×1 卷积 y=Wx+b，初始 W=0、b=0 时，∂y/∂x=W=0（特征侧梯度被掐断，保护 backbone），但 ∂y/∂W=x≠0、∂y/∂b=1≠0——只要输入特征 x（即条件/数据）非零，第一步梯度下降就把 W 推离 0，随后 ∂y/∂x≠0，网络开始学；于是零卷积”从 0 逐步生长”成普通卷积。
  • 不用 EMA 权重（所有实验）。
  • 超参：batch size 多为 32（部分用梯度累积，如 ADE20K bs=256/4× 累积、姿态 bs=18=3×6×），学习率统一 1e-5。

多阶段/续训：基本是单阶段 finetune；但 Hough/涂鸦模型从 Canny checkpoint 续训（迁移已学到的边缘控制能力）；法线模型有”扩展版”从基础法线 checkpoint 续训 200 GPU-时。未用 SFT→RLHF/DPO/reward model 这类偏好对齐，也未做步数蒸馏/一致性蒸馏（CM/LCM/ADD），属纯监督微调。

Infra（训练 / 推理工程）

训练算力（补充材料 Table 1）：每个条件模型大致 100~600 GPU-时，主力 A100 80GB；姿态(Openpifpaf)/COCO 分割用单张 RTX 3090Ti（400 GPU-时）。

  • 省显存机制：因冻结底模编码器无需反传/存梯度，加 ControlNet 后 GPU 显存只比裸 SD 多 ~23%、每次迭代耗时多 ~34%（单张 A100 PCIE 40GB 实测）。
  • 低显存模式（low_vram）：config 里 save_memory=True，8GB 卡也能跑，作者称能 batch size=12。
  • 最小算力里程碑：深度 ControlNet 用 200K 样本 + 单张 RTX 3090Ti + 5 天即可（对标工业级 SD2-Depth 的”千 GPU-时 + 12M 图 + A100 集群”）。
  • 可在个人设备/小规模训练，这是 zero-conv “无破坏微调”带来的工程红利。

推理工程：

  • 采样器 DDIM，默认 20 步，默认 CFG scale=7.0。
  • CFG 分辨率加权（CFG-RW）：无 prompt 时条件若同时加到 CFG 的 uc 和 c 两侧会抵消引导、只加 c 侧又过强；解法是只把条件加到 c 侧，再按各块分辨率给 SD↔ControlNet 连接乘权重 w_i = 64/h_i（h 从 8 到 64），弱化引导强度，平衡可控性与质量。
  • 多 ControlNet 组合：把多个 ControlNet 的输出直接相加到同一个 SD 上即可（如深度+姿态），无需额外加权或插值。
  • 社区生态加速：作者提到”Precomputed ControlNet 可提速 45%“的讨论；A1111 WebUI 插件（Mikubill）支持 Guess Mode 与多控件组合。
  • 部署形态：开源权重在 HF lllyasviel/ControlNet，9 个 Gradio 演示 app，已被 diffusers 等主流框架集成。

评测 benchmark（把效果讲清楚）

controlnet 结构消融对比

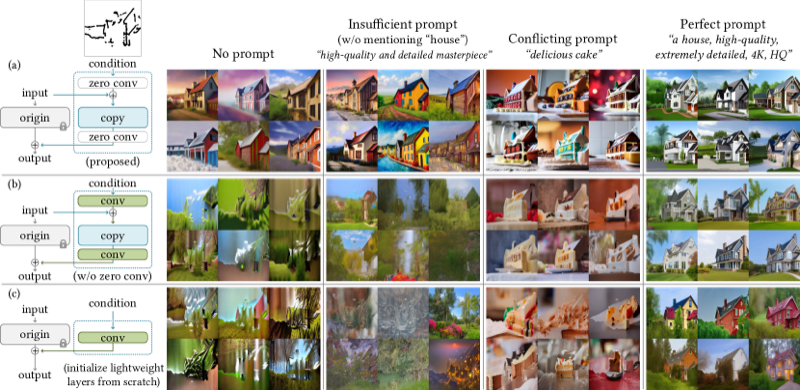

图源：ControlNet 论文 Figure 8（Ablative study of different architectures on a sketch condition；充分/冲突/不足 prompt 下 ControlNet vs Lite vs MLP），https://arxiv.org/abs/2302.05543

所有数字均来自论文/补充材料（一手源）。

1) 用户研究——涂鸦草图（AHR，1=最差 5=最好；12 名用户、20 张未见草图、5 方法）

方法结果质量↑条件保真度↑
PITI (sketch)1.10±0.051.02±0.01
Sketch-Guided (β=1.6)3.21±0.622.31±0.57
Sketch-Guided (β=3.2)2.52±0.443.28±0.72
ControlNet-lite3.93±0.594.09±0.46
ControlNet4.22±0.434.28±0.45

2) 对标工业模型（SD2 Depth-to-Image）：用户在 200 张图上辨别 ControlNet（200K 样本/单 3090Ti/5 天）与 SDv2-D2I（千 GPU-时/12M 图）谁生成的，平均辨别精度仅 0.52±0.17——基本等于随机猜，两者结果几乎无法区分。

3) 分割条件生成质量（ADE20K，FID / CLIP-score / CLIP-aesthetic）

方法FID↓CLIP-score↑CLIP-aes↑
Stable Diffusion（无条件对照）6.090.266.32
VQGAN(seg)*26.280.175.14
LDM(seg)*25.350.185.15
PITI(seg)19.740.205.77
ControlNet-lite17.920.266.30
ControlNet15.270.266.31

（*=从头训练。ControlNet 在 SD 系方法里 FID 最优。作者特别说明：FID 不应单独用于评价”控制效果”——完全不影响 SD 的”零控制”反而 FID 最好；故需配合”条件保真度”等指标。）

4) 分割重建保真度（用 OneFormer 重新分割生成图，算 IoU↑；GT 上限 0.58）：VQGAN 0.21 / LDM 0.31 / PITI 0.26 / ControlNet-lite 0.32 / ControlNet 0.35。

关键消融结论（论文 §4.2 + 补充材料 + 官方博客 #188）：

  • 去掉零卷积（换成 Gaussian 初始化的普通卷积）→ 性能跌到与 ControlNet-lite 相当，说明可训练副本的预训练 backbone 在微调中被随机噪声梯度毁掉。
  • ControlNet-lite（不要可训练副本，每层只用单卷积层）在”充分 prompt”下尚可，但在无 prompt/不足 prompt下失败——它不具备从条件图识别内容的能力。
  • 官方博客 #188 的”非提示测试（NPT / Guess Mode）“是最关键的方法洞察：在精心写的强 prompt 下，ControlNet-Self / ControlNet-Lite / ControlNet-MLP 看起来都不错——因为强 prompt 本身就让裸 SD 生成了与条件”形状语义重叠”的图，控件只需微调形状。一旦去掉 prompt，差异立现：只有用深 SD 编码器的 ControlNet-Self 能”猜”出条件图里的内容（房子/物体）并生成有意义的图，Lite 和 MLP 都崩。结论：深 encoder 的价值在于”内容识别能力”，这对生产环境（用户 prompt 不可控、常不覆盖条件图全部内容）至关重要；同时也解释了为何必须给可训练副本也喂 prompt——让 prompt 在与条件语义冲突时仍占主导（如用”房子”涂鸦图配 prompt “delicious cakes” 能生成蛋糕）。
  • 数据规模鲁棒性：1K 图就能学出可辨识的控制（不崩），50K、3M 逐步更好——训练对数据量从 <5 万到 >100 万都稳健。

创新点与影响

核心贡献：

  1. “冻结底模 + 可训练编码器副本 + 零卷积”三件套——把”小数据微调大生成模型而不灾难性遗忘”这个难题，用一个简洁、可证明（零卷积梯度论证）、可复现的结构解决；
  2. 零初始化卷积（zero convolution） 作为通用”无破坏接入”原语，保证训练初期底模行为不变、backbone 不被毁；
  3. 把大文生图模型的预训练编码器当作强 backbone 复用（而非另训小适配器），换来”无 prompt 也能识别条件语义”的控制能力。

影响：

  • 成为扩散模型可控生成的事实标准，深度集成进 diffusers / A1111 WebUI / ComfyUI 生态；ControlNet 1.1 起放出更多/更稳的条件模型；
  • 催生大量后续：T2I-Adapter（轻量替代）、IP-Adapter（图像 prompt）、ControlLoRA（用 LoRA 实现）、ControlNeXt、以及 SDXL/FLUX/视频扩散上的各种 ControlNet 变体；零卷积”渐进生长”思想被广泛借鉴；
  • 工程意义：证明单张消费级 GPU + 十万级数据就能产出与工业级模型难分伯仲的可控生成器，极大降低了可控生成的门槛。

已知局限：

  • 仍是在隐空间扩散，输出会轻微改动条件图的细节（卡通线稿 README 明确承认）；
  • 每种条件需单独训练一个 ControlNet（虽可组合，但非单一统一模型，对比 Composer 的”可组合条件”思路）；
  • FID 不能反映控制质量（作者自陈），评测需多指标并用；
  • 未做偏好对齐/蒸馏加速，推理仍需 20 步 DDIM；
  • 卡通线稿模型因风险评估未公开。
