Scaling Rectified Flow Transformers for High-Resolution Image Synthesis (Stable Diffusion 3 / MMDiT)

一句话定位

SD3 是 Stability AI 的旗舰文生图模型，核心创新是把 rectified flow（修正流 / 直线轨迹）的改进训练目标 与全新的 MMDiT（Multimodal Diffusion Transformer，文本/图像各持一套权重、在注意力处拼接共享） 结合，并做到 8B 参数的可预测 scaling。最大的 depth=38（8B）模型在 GenEval 上 overall 0.74（w/DPO@1024²），超过 DALL·E 3（0.67），并在人评的 prompt following / typography / visual aesthetics 上等于或胜过 DALL·E 3、Midjourney v6、Ideogram v1。

背景与定位

SD3 要同时回答两个问题：

1. 用什么生成式公式？ 标准扩散（DDPM/EDM/latent-diffusion-ldm 的 ε-/v-预测）在数据与噪声间走弯曲轨迹；rectified flow（Liu 2022、Lipman 2023 flow matching）把数据-噪声连成直线，理论更简洁、推理路径更直、少步采样更省。但 RF 在大规模 T2I 上还未被证明是 SOTA 实践。SD3 通过一个控制变量的大规模对比（61 种公式、2 个数据集、多采样器）证明 RF + 中间步加权确实更优。
2. 怎么把文本条件注入？ 既有 DiT 用 cross-attention 把文本「单向」喂进图像分支（Pixart-α 路线），作者认为这并非最优。SD3 提出让文本与图像各持独立 transformer 权重、仅在 attention 处拼接序列，实现双向信息流。

它是 SD 系列从 UNet（SDXL/Stable Cascade）转向 DiT 系 + flow matching 的转折点，直接奠定了后续 flux-1（BFL，同一批作者）与 SD3.5 的范式。论文承诺开放实验数据、代码、权重（后续以 SD3 Medium 2B 等多规格 800M–8B 发布）。

模型架构

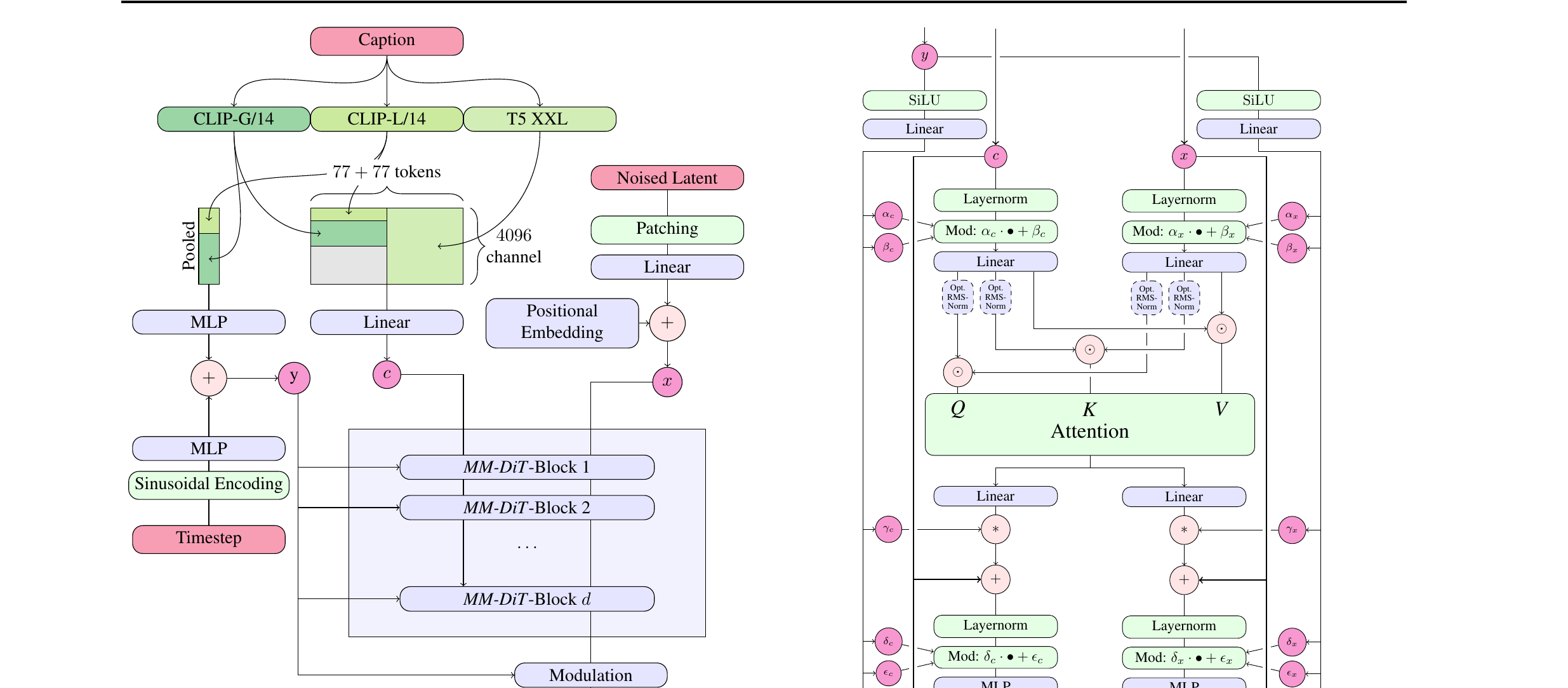

图源：Scaling Rectified Flow Transformers for High-Resolution Image Synthesis (SD3), Figure 2 — Our model architecture（(a) Overview of all components / (b) One MM-DiT block），https://arxiv.org/abs/2403.03206

整体（latent diffusion）：沿用 LDM 框架，在预训练自编码器的隐空间中训练；下采样因子 f=8。

Autoencoder（VAE）：把 RGB X∈R^{H×W×3} 编码到 x∈R^{h×w×d}。SD3 把隐通道数从常用的 d=4 提升到 d=16——重建质量显著上升（见数据节 Table 3），且 16 通道在 sample FID 上 scaling 更好，故全程采用 d=16。

Text encoders（三个，冻结）：

• CLIP-G/14（OpenCLIP bigG）+ CLIP-L/14 → 提供 token 序列表示 c_ctxt 和池化表示 c_vec；
• T5-XXL（4.7B 参数）→ 提供更细粒度的长文本/拼写表示；
• 两路 CLIP 文本 token 各 77，与 T5 token 一起拼成文本序列；池化向量 c_vec 与时间步 embedding 一起进入 modulation（AdaLN 风格）。三个 encoder 各自 inference 时可 drop（见「Flexible Text Encoders」）。

MMDiT backbone（核心创新）：建立在 DiT（Peebles & Xie 2023）之上，但：

• 图像 latent 先做 2×2 patch，展平成长度 ½h·½w 的 patch 序列，加 2D 位置编码；文本序列与图像序列拼接后做注意力。
• 文本与图像各用一套独立权重（独立的 LayerNorm、Linear、MLP、modulation），等价于「两台独立 transformer 在 attention 处共享序列」——既各自在自己空间工作，又能看见对方。论文也试了「三套权重」（CLIP 与 T5 各一套），收益很小但参数/显存涨，故选两套权重。
• QK-RMSNorm：在 Q、K 进注意力前加可学习 scale 的 RMSNorm，抑制高分辨率微调时（尤其网络最后几个 block）的 attention-logit 爆炸/熵坍缩，使 bf16-mixed 精度稳定训练（配合 AdamW ε=1e-15）。
• scaling 参数化：模型规模由深度 d（注意力块数）决定，hidden size = 64·d，MLP 扩 4×，注意力头数 = d。从 d=15（450M，15 blocks）到 d=38（8B，38 blocks）。
• 多分辨率/多宽高比：256² 预训练后微调到混合宽高比；用「扩展+插值的 2D 位置网格再做频率编码 + bucketed sampling（每 batch 同尺寸 H·W≈S²）+ center-crop」处理任意宽高比。
• 论文指出该架构「易扩展到视频」，并做了 16 帧 256² 的初步视频 scaling（2× 时间 patch + 空间注意力后加一层全时空注意力）。

数据

• 规模/来源：内部「大规模图文数据集」（具体规模、来源域未披露）。对照实验另用公开 ImageNet 与 CC12M、评测用 COCO-2014 val、GenEval、T2I-CompBench。
• Re-captioning（合成标注）：沿 DALL·E 3 思路，用 CogVLM 给大规模数据集生成合成 caption。为防止模型遗忘 VLM 知识库外的概念，采用 50% 原始 + 50% 合成 的混合比例。消融（d=15、250k 步、GenEval）：原始 caption overall 43.27 → 50/50 混合 49.78；其中 Color Attribution 11.75→24.75、Position 6.50→18.00、Two Objects 41.41→52.53 提升最大。
• 过滤/清洗（预训练前）：(i) 性内容——NSFW 检测模型过滤露骨内容；(ii) 美学——用评分系统去掉低美学分图；(iii) Regurgitation——基于聚类的去重（autofaiss）去除感知/语义重复，降低训练数据被「复读」记忆的风险。
• 预编码：autoencoder latent 与三路 text encoder 表示在训练前一次性预计算并落盘（因冻结、训练中恒定），省去训练时前向。

训练方法

生成式目标：rectified flow + 改进时间步加权

• RF 把数据 p0 与噪声 p1 用直线连接 z_t=(1−t)x0+tε，网络回归速度场 v_θ。
• 关键改进是时间步采样分布偏向中段（中间步预测最难、信息量最大）：用 logit-normal 采样 π_ln(t;m,s)（位置 m、尺度 s）。大规模对比 61 种公式后，最佳设置是 rf/lognorm(m=0.00, s=1.00)——在 5/10/20/25+ 步采样下都稳定优于 eps/linear 等扩散公式与原始 RF；论文还给了重尾的 f_mode(u;s)（s=0 退化为均匀）作为对照。结论：原始 RF 只在极少步占优、步数一多就退化，而重加权 RF 在各步数区间一致更优。

多阶段流程

1. 预训练：256² 低分辨率，batch size 4096，2×2 patch，预编码数据上训 500k 步（scaling 实验）；最大模型 depth=38 在 3×10⁵ 步处调 lr 防发散。
2. 高分辨率微调：混合宽高比、加 QK-RMSNorm 稳定，目标分辨率上调到 512²、1024²。
3. 分辨率相关的 timestep shift：高分辨率像素更多、需更多噪声破坏信号——把低分辨率 schedule 按 t_m = (√(m/n)·t_n)/(1+(√(m/n)−1)t_n) 平移（对应 log-SNR 偏移 log(n/m)）。人评偏好 shift>1.5；1024² 训练/采样均用 α=3.0。
4. 偏好对齐：1024² shift 训练后用 DPO（Direct Preference Optimization） 对齐——按 Wallace et al. (2023) 的 diffusion-DPO 方法，只给所有线性层加 LoRA（rank=128），8B 模型微调 2k 步（2B 微调 4k 步），仅做 128 个 Parti-prompt 的人评（附录 C）；论文对 DPO 只报告人评偏好，未单列 DPO 的 GenEval 分。Table 5 中同分辨率对比可见 DPO 增益：depth=38 在 512² 从 base 的 0.68 提到 w/DPO 0.71；最终 1024² w/DPO 行为 0.74（该提升同时含分辨率上调与 DPO，非 DPO 单独贡献）。

文本编码器 dropout（灵活推理的来源）：训练时三个 text encoder 各以 46.3% 的概率独立 drop，因而推理时可任取子集。去掉 T5（省 4.7B 显存）对美学无影响（win rate 50%）、对 prompt adherence 小降（46%），但对复杂排版/长文本拼写影响明显（38%）——故复杂文字场景建议保留 T5。

优化器/精度：AdamW；对照实验 global batch 1024、lr 1e-4、1000 步线性 warmup、mixed-precision；大模型高分辨率用 bf16-mixed + QK-RMSNorm + ε=1e-15。

Infra（训练 / 推理工程）

• 算力：最大 8B 模型总训练 5×10²² FLOPs（论文给出的总量；未披露 GPU 型号/卡数/GPU·时）。
• 可预测 scaling：验证损失随模型规模与训练步数平滑下降，且与 GenEval / 人评 ELO / T2I-CompBench 强相关——验证损失被当作「便宜的总体性能预测量」；趋势未见饱和。
• 训练稳定性：QK-RMSNorm 让高分辨率训练能停在 bf16-mixed（否则要全精度，慢约 2×）。
• 数据预编码：latent + 文本表示离线预算，省训练时前向。
• 推理（官方博客）：8B 模型可装进 RTX 4090 的 24GB 显存；早期未优化下 50 步生成 1024² 图约 34 秒。发布提供 800M–8B 多规格以降低硬件门槛。更大模型反而更省步数：depth=38 在 5/50 步时相对 50 步的 CLIP 分仅降 2.71%（depth=15 为 4.30%）、20/50 步仅 0.08%（depth=15 为 0.21%），且 path length 更短（185.96 vs 191.13）——大模型更贴合 RF 的直线目标，能少步采样。
• T5 可选：推理去 T5 显著降显存，代价仅在复杂排版。

评测 benchmark（把效果讲清楚）

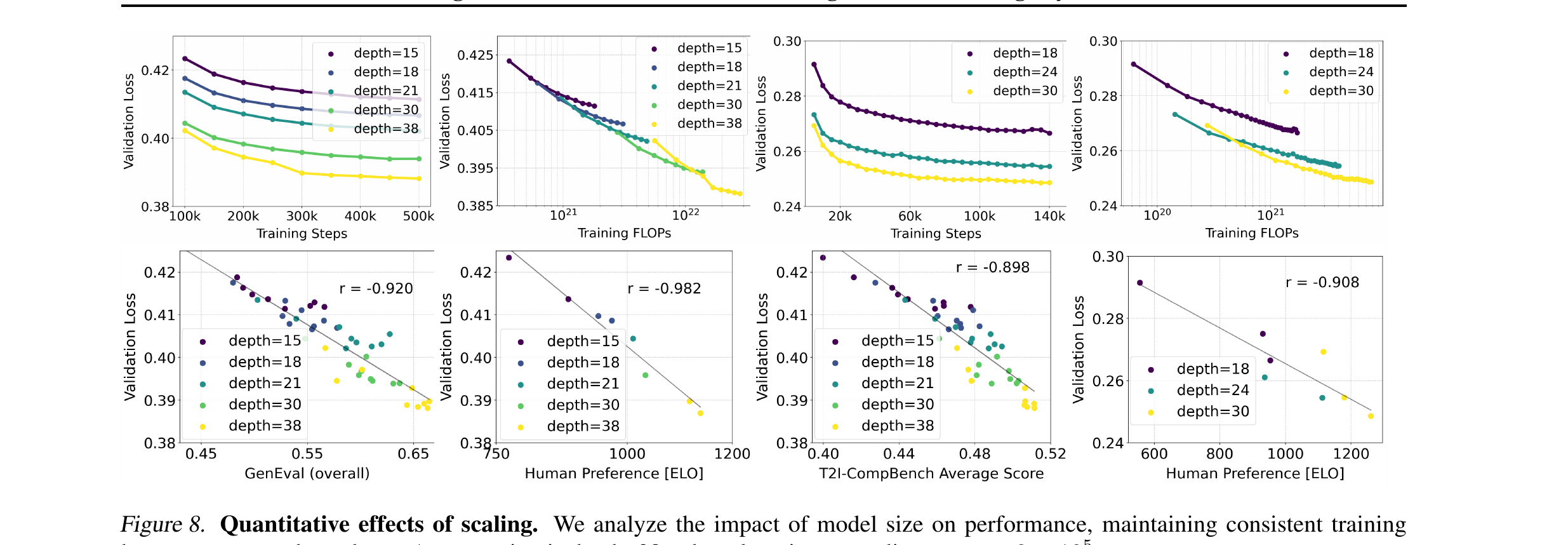

图源：SD3 论文 Figure 8 — Quantitative effects of scaling（上排：validation loss vs 训练步数/FLOPs；下排：validation loss 与 GenEval / Human-Pref ELO / T2I-CompBench 的强相关，r≈−0.92~−0.98），https://arxiv.org/abs/2403.03206

GenEval（Table 5，越高越好；Ours 为各深度）

模型	Overall	Single	Two	Counting	Colors	Position	Color Attr.
SDXL	0.55	0.98	0.74	0.39	0.85	0.15	0.23
SDXL Turbo	0.55	1.00	0.72	0.49	0.80	0.10	0.18
IF-XL	0.61	0.97	0.74	0.66	0.81	0.13	0.35
DALL·E 3	0.67	0.96	0.87	0.47	0.83	0.43	0.45
Ours depth=18 (512²)	0.58	0.97	0.72	0.52	0.78	0.16	0.34
Ours depth=24 (512²)	0.62	0.98	0.74	0.63	0.67	0.34	0.36
Ours depth=30 (512²)	0.64	0.96	0.80	0.65	0.73	0.33	0.37
Ours depth=38 (512²)	0.68	0.98	0.84	0.66	0.74	0.40	0.43
Ours depth=38 (512² w/DPO)	0.71	0.98	0.89	0.73	0.83	0.34	0.47
Ours depth=38 (1024² w/DPO)	0.74	0.99	0.94	0.72	0.89	0.33	0.60

→ 8B 最终模型 overall 0.74，超过 DALL·E 3（0.67，此前 prompt comprehension 的 SOTA）；Two Objects 0.94、Color Attribution 0.60 尤为突出。

人评（Parti-prompts pairwise，Figure 7）：depth=38（8B）在 visual aesthetics / prompt following / typography 三维上，对专有模型（DALL·E 3、Midjourney v6、Ideogram v1.0）与开源模型（SDXL Turbo、Playground v2.5、Pixart-α、Stable Cascade）均等于或胜出。官方博客明确：SD3 在 typography 与 prompt adherence 上「equal to or outperforms」当时所有 SOTA T2I 系统。

Autoencoder 重建（Table 3，f=8）：通道数 4→8→16：FID 2.41→1.56→1.06；LPIPS 0.85→0.68→0.45；SSIM 0.75→0.79→0.86；PSNR 25.12→26.40→28.62。故选 d=16。

Caption 混合消融（Table 4，GenEval overall）：原始 43.27 → 50/50 合成混合 49.78。

架构对比（Figure 4，CC12M）：MMDiT 在 validation loss / CLIP / FID 三项上均优于 vanilla DiT、CrossDiT（cross-attention DiT）、UViT；vanilla DiT 弱于 UViT，CrossDiT 优于 UViT，MMDiT 显著最优；三套权重相对两套仅微增。

采样效率（Table 6）：见 Infra——大模型少步采样退化更小、path length 更短。

RF 公式对比（Table 1/2、Figure 3）：61 种公式全局排名中 rf/lognorm(0.00,1.00) 稳居前列；25 步以上仅它能与 eps/linear 抗衡，少步区间 RF 系完胜。

消融总结：① 隐通道 d=16 优于 4/8；② 50/50 合成 caption 显著优于纯原始；③ MMDiT 两套权重为性价比最优点；④ lognorm(0,1) 时间步加权是最佳 RF 训练目标；⑤ 1024² + shift α=3.0 + DPO 是最终配方。

创新点与影响

核心贡献

1. 改进的 rectified flow 训练目标：logit-normal 时间步加权（最优 m=0,s=1），用大规模控制实验证明重加权 RF 在全步数区间一致优于标准扩散与原始 RF。
2. MMDiT 架构：文本/图像双流（各持权重）+ attention 处拼接共享的双向信息流，显著改善 prompt 遵从、排版与人评偏好；并被证明可扩展到视频。
3. 系统的可预测 scaling：到 8B / 5×10²² FLOPs 无饱和，validation loss 与 GenEval/人评/CompBench 强相关，可作为低成本性能代理。
4. 若干工程要点：d=16 VAE、CogVLM 50/50 re-caption、QK-RMSNorm 稳定 bf16 训练、分辨率相关 timestep shift（α=3.0）、三 text-encoder 灵活 drop（T5 可选省显存）、DPO 对齐。

影响：奠定了「DiT/MMDiT + flow matching/rectified flow」成为 2024 后文生图主流范式；同一批核心作者随后创立 BFL 推出 flux-1（MMDiT 升级 + guidance/step 蒸馏）。SD3.5、众多开源 T2I（如对位置编码、shift、re-caption 的复用）均受其影响。开放权重（800M–8B）降低了社区门槛。

已知局限：Counting/Position/Color Attribution 等组合泛化仍未满分（如 Position 1024² 仅 0.33）；复杂排版强依赖 4.7B 的 T5（显存大）；内部训练数据来源/规模、确切 GPU 算力未披露；早期 SD3 Medium（2B）实际发布版在解剖结构（手/人体）上有口碑问题（论文未涉及该发布版本）。

原始链接

• arxiv_abs: https://arxiv.org/abs/2403.03206
• arxiv_pdf: https://arxiv.org/pdf/2403.03206
• blog: https://stability.ai/news/stable-diffusion-3-research-paper
