Scalable Diffusion Models with Transformers (DiT)

16分钟阅读

一句话定位

把潜空间扩散模型（latent-diffusion-ldm）里那个”理所当然”的卷积 U-Net backbone 整个换成一个标准 Vision Transformer（DiT），证明 U-Net 的归纳偏置并非必需，且 FID 随模型 Gflops 单调下降（相关系数 −0.93）；最大的 DiT-XL/2（118.6 Gflops）在 ImageNet 256×256 类条件生成上拿到 FID 2.27 的当时 SOTA，512×512 上 FID 3.04，成为后来 MMDiT/SD3、PixArt、Hunyuan-DiT、Lumina、Sora 等几乎所有现代扩散 Transformer 的架构祖先。

背景与定位

2020–2022 年扩散模型（ddpm → improved-ddpm → diffusion-models-beat-gans → latent-diffusion-ldm）在图像生成上全面超越 GAN，但所有这些模型的 backbone 都是从 PixelCNN++ 继承来的卷积 U-Net（ResNet 块 + 低分辨率处插入的自注意力块）。与此同时，Transformer 已在语言、视觉（ViT）、RL 等几乎所有领域取代了领域专用架构，并展现出极好的”模型/算力/数据”三轴 scaling 性质——唯独图像级扩散生成仍是 Transformer 的”钉子户”。

DiT 的核心问题是：U-Net 或卷积本身，对扩散模型是否不可或缺？ 论文的回答是否定的。它在 LDM 框架内（即在冻结 VAE 的潜空间里训练扩散模型）把 U-Net 直接替换为标准 Transformer，用 Gflops 而非参数量作为复杂度度量（参数量是图像模型复杂度的差代理，因为它不反映分辨率/token 数），系统性地刷遍 DiT 设计空间，给出”架构去神秘化 + 可复用的 scaling 经验基线”。前置最相关工作是 Nichol & Dhariwal 对 U-Net 类做的 Gflop/scaling 分析（improved-ddpm / diffusion-models-beat-gans），DiT 把同样的视角搬到 Transformer 类上。

论文中稿 ICCV 2023（Oral）。第一作者 William Peebles 此工作为 Meta AI FAIR 实习期间完成，后成为 OpenAI Sora 团队负责人之一。

模型架构

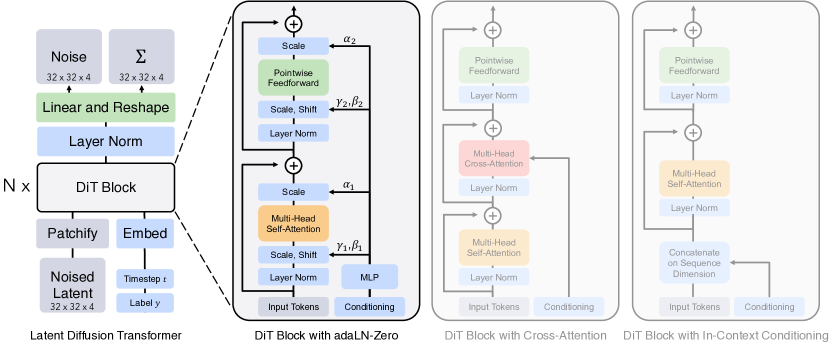

dit-scalable-diffusion-transformers 架构

图源：Scalable Diffusion Models with Transformers (DiT), arXiv:2212.09748, Figure 3 (The Diffusion Transformer architecture)

Backbone：纯 Transformer（基于 ViT），无卷积、无 U-Net 跳连。 整体管线是”现成卷积 VAE + Transformer 扩散模型”的混合体。

  • 潜空间 / VAE：直接用 Stable Diffusion 的现成预训练 VAE（LDM 的 “f8” 模型），下采样因子 8——256×256×3 图像编码为 32×32×4 的潜表示 z，扩散始终在此 Z-space 进行，采样后用 VAE 解码器还原像素。VAE 共 84M 参数（不计入 DiT 的参数/Flop 统计）。DiT 也可不加修改地直接作用于像素空间，但出于算力效率选择潜空间。
  • Patchify（token 化）：DiT 第一层把 I×I×C 的噪声潜表示切成 p×p 的 patch，线性嵌入为 T=(I/p)² 个 d 维 token，再加 ViT 的标准 sine-cosine 频率位置编码。patch size p∈{2,4,8}：减半 p 会让 token 数翻 4 倍、Gflops 至少翻 4 倍，但几乎不改变参数量——这是后文”算力而非参数才是关键”论点的实验杠杆。
  • 条件注入（四种 block 设计，关键消融）：扩散模型要吃 timestep t 和类别标签 c。论文比较四种把条件塞进 ViT block 的方式：
    1. In-context：把 t、c 的嵌入当成两个额外 token 拼进序列（类似 cls token），最后一层后丢掉。几乎不增 Gflops。
    2. Cross-attention：把 t、c 拼成长度 2 的序列，在自注意力后加一层 multi-head cross-attention（类似原版 Transformer / LDM 的条件方式）。Gflops 开销最大，约 +15%。
    3. adaLN（adaptive layer norm）：不直接学 LayerNorm 的 scale γ / shift β，而是从 t+c 的嵌入和回归出 γ、β。Gflops 增量最小、最省算力，但对所有 token 施加同一函数。
    4. adaLN-Zero（最终采用）：在 adaLN 基础上额外回归一组逐维缩放系数 α，作用在每个残差连接之前；并把回归 α 的 MLP 零初始化，使每个 DiT block 初始即为恒等函数（借鉴 ResNet/扩散 U-Net 的零初始化加速大规模训练的做法）。
    结论：adaLN-Zero 在所有训练阶段都显著优于其余三者——400K 步时其 FID 几乎是 in-context 的一半；且初始化很重要，adaLN-Zero 明显胜过 vanilla adaLN。全文后续模型一律用 adaLN-Zero。
  • DiT block 实现细节：timestep 用 256 维频率嵌入 + 两层 MLP（SiLU 激活，维度 = hidden size）；每个 adaLN 层把 t、c 嵌入之和过 SiLU + 线性层，输出维度为 hidden size 的 4×（adaLN）或 6×（adaLN-Zero）（即 γ/β/α 各一份）；核心 Transformer 用 tanh 近似的 GELU。
  • Transformer decoder（输出头）：最后一层（带 adaLN 的）LayerNorm 后，线性解码每个 token 到 p×p×2C，重排回原始空间布局，得到噪声预测 + 对角协方差预测 Σ（沿用 ADM 的学习协方差方案）。
  • 模型规模（沿用 ViT 配置）：四档联合缩放深度 N / 宽度 d / 头数——
ConfigLayers NHidden dHeads参数量Gflops (I=32, p=4)
DiT-S12384633M1.4
DiT-B1276812130M5.6
DiT-L24102416458M19.7
DiT-XL28115216675M29.1

命名约定 DiT-XL/2 = XLarge 配置 + patch size 2。DiT-XL/2 在 256×256 上 token 数 = (32/2)²=256，Gflops=118.6；512×512 上潜表示 64×64×4、p=2 → 1024 token、Gflops=524.6。整个设计空间 = {patch size} × {block 设计} × {模型规模}。

数据

  • 训练集：ImageNet（类条件，1000 类），256×256 与 512×512 两种分辨率。这是纯类条件生成 benchmark，不涉及文本，也不涉及网络爬取图文对。
  • 数据增广：仅水平翻转，无其他增广。
  • 清洗 / re-caption / 合成数据：不适用（ImageNet 标注现成，无文本标注、无 re-captioning、无合成数据、无美学/安全过滤环节）。DiT 是方法/架构论文，数据维度刻意保持极简以隔离”架构”这一变量。

训练方法

  • 训练目标：标准 DDPM。沿用 ADM（diffusion-models-beat-gans）的做法——噪声预测网络 ε_θ 用简单 MSE 损失 L_simple = ‖ε_θ(x_t) − ε‖²；同时学习反向过程的协方差 Σ_θ，用完整变分下界 L（含 D_KL 项）训练 Σ。报告的训练损失曲线即”噪声 MSE + D_KL”之和。无 flow matching、无 rectified flow（这些是 DiT 之后才被后继工作如 SD3 引入潜空间 Transformer 的）。
  • 采样与引导：classifier-free-guidance（CFG）——训练时随机 dropout 条件 c 换成可学习的 “null” 嵌入 ∅；推理时 ε̂ = ε(x_t,∅) + s·(ε(x_t,c) − ε(x_t,∅))，s>1。一个有趣的工程细节：最终结果用的 CFG 只施加在潜表示的前 3 个通道（而非全部 4 通道），论文发现三通道引导 scale=(1+x) 可被四通道 scale=(1+¾x) 很好地近似、二者效果相当（三通道 scale=1.5 → FID 2.27；等价的四通道 scale=1.375 → FID 2.20，四通道反而略低，论文称”对元素子集施加引导仍能取得不错效果”颇有意思，留作 future work）。
  • 单阶段、无多阶段后训练：纯从头训练，没有 continue-pretrain / SFT / RLHF / DPO / reward model / 蒸馏。EMA 权重衰减 0.9999，所有报告结果用 EMA 模型。
  • 超参（全配置共享，几乎照搬 ADM）：AdamW，恒定学习率 1e-4，无 weight decay，batch size 256，无 lr warmup、无正则化。作者强调即便没有 warmup/正则，训练在所有规模上都极稳定，未见 Transformer 常见的 loss spike——这是 DiT”可直接继承 ViT 训练配方”的有力证据。未调 lr / decay / warmup / Adam β / weight decay。
  • 采样步数：对比 SOTA 时用 250 步 DDPM；scaling 分析用 [16,32,64,128,256,1000] 步做消融。
  • scaling 关键发现（训练侧）：增大 DiT 的 Gflops（无论靠加深加宽还是减小 patch 增 token）都让训练损失下降更快、收敛到更低值——与语言模型 scaling 规律一致。

Infra（训练 / 推理工程）

  • 原始训练（论文）：JAX 实现，在 TPU-v3 pod 上训练。最重的 DiT-XL/2 在 TPU v3-256 pod 上约 5.7 iter/s（global batch 256）。
  • 训练算力 / 时长：256×256 的 DiT-XL/2 最终训到 7M 步（即便只训 2.35M 步、与 ADM 相当时仍达 FID 2.55，已超所有前作）；512×512 训到 3M 步。两个 XL/2 模型作者称”FID 从未饱和，尽可能一直训”。训练算力估计公式：model Gflops × batch × steps × 3（×3 近似反传约为前传 2 倍）。
  • 算力效率（vs U-Net 基线）：DiT-XL/2 在 256×256 仅 118.6 Gflops，远低于像素空间 U-Net 的 ADM（1120 Gflops）、ADM-U（742 Gflops），也略低于潜空间 LDM-4（103.6 Gflops）但 FID 更好；512×512 上 XL/2 仅 524.6 Gflops vs ADM 1983 / ADM-U 2813 Gflops。结论：大 DiT 比小 DiT 更省算力——小模型即便训更久最终也会变得算力低效（XL/2 在约 10¹⁰ Gflops 后超过 XL/4）。
  • 推理侧 scaling：增加采样步数无法弥补模型算力的不足——DiT-L/2 用 1000 步（80.7 Tflops/图）的 FID-10K=25.9，仍输给 DiT-XL/2 用 128 步（15.2 Tflops/图，5× 更省）的 23.7。
  • 官方开源工程（GitHub README）：原模型 JAX/TPU 训练，发布的权重直接从 JAX 移植到 PyTorch；PyTorch DDP 训练脚本，复现实验用 8× A100 训 XL/2、4× A100 训 B/4，与 JAX 结果相当（XL/2 400K 步 JAX FID 19.5 vs PyTorch 18.1，更好）。提醒 A100 用户在脚本顶部开启 TF32 matmul 大幅加速。移植后 FP32 重测甚至略优于论文（2.21 vs 2.27 FID）。社区衍生 fast-DiT 加入梯度检查点、混合精度、预抽 VAE 特征，单张 A100 即可 0.84 step/s 训 DiT-XL/2。README 列为”待加”的优化包括 Flash Attention、torch.compile、AMP/bf16——原版未用这些。
  • 部署形态：开源 PyTorch 权重（256/512 两档 DiT-XL/2，CC-BY-NC）、HF Space、Colab、Replicate；并已并入 HuggingFace diffusers 的 DiT pipeline。

评测 benchmark（把效果讲清楚）

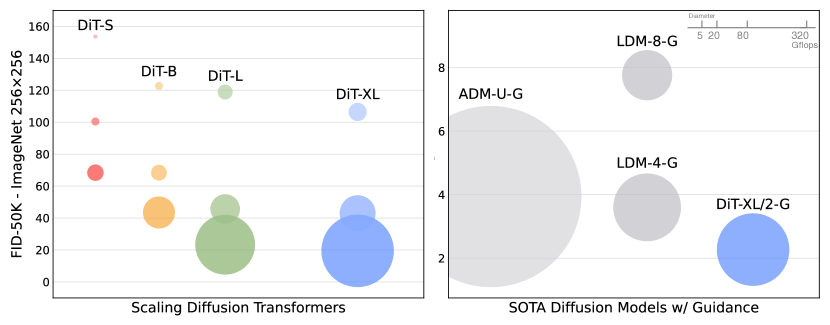

dit-scalable-diffusion-transformers 关键结果

图源：Scalable Diffusion Models with Transformers (DiT), arXiv:2212.09748, Figure 2（左：FID-50K 随模型 Gflops 单调下降；右：DiT-XL/2 算力高效且超越 ADM/LDM 等 U-Net 扩散模型）

评测协议：FID-50K，250 步 DDPM 采样，导出样本后用 ADM 的 TensorFlow 评测套件计算（保证可比），辅以 sFID、Inception Score、Precision/Recall。

ImageNet 256×256 类条件（带 CFG，源：论文 Table 2）

模型FID↓sFID↓IS↑Prec↑Rec↑
BigGAN-deep6.957.36171.40.870.28
StyleGAN-XL2.304.02265.10.780.53
ADM-G, ADM-U3.946.14215.80.830.53
LDM-4-G (cfg=1.50)3.60（前 SOTA）–247.70.870.48
DiT-XL/2（无引导）9.626.85121.50.670.67
DiT-XL/2-G (cfg=1.25)3.225.28201.80.760.62
DiT-XL/2-G (cfg=1.50)2.274.60278.20.830.57

把扩散模型前 SOTA（LDM 3.60）刷到 2.27，并在所有 CFG scale 下 recall 都高于 LDM-4/LDM-8。

ImageNet 512×512 类条件（带 CFG，源：论文 Table 3）

模型FID↓sFID↓IS↑Prec↑Rec↑
StyleGAN-XL2.414.06267.80.770.52
ADM-G, ADM-U3.85（前 SOTA）5.86221.70.840.53
DiT-XL/2-G (cfg=1.50)3.045.02240.80.840.54

512×512 上把 ADM-U 的 3.85 刷到 3.04。

关键消融结论（抠数字）：

  • 条件注入：DiT-XL/2 在 400K 步（无引导）下，in-context 35.24 / cross-attn 26.14 / adaLN 25.21 / adaLN-Zero 19.47（论文 Table 4）——adaLN-Zero 完胜。
  • Gflops ↔ FID 强相关：12 个模型（S/B/L/XL × p=8/4/2）在 400K 步的 FID 与 Transformer Gflops 相关系数 −0.93；Gflops 相近的不同配置（如 DiT-S/2 与 DiT-B/4）FID 也相近——算力而非参数决定质量（减小 patch 时参数几乎不变甚至略降，但 Gflops 与 FID 都大幅改善）。Inception Score、Precision 受规模提升尤其明显。
  • VAE 解码器消融（Table 5，256×256，cfg=1.5）：original 2.46 / ft-MSE 2.30 / ft-EMA 2.27——不同预训练解码器结果相当，最终指标用 ft-EMA。
  • 训练时长：XL/2 仅训 2.35M 步（≈ADM 量级）FID 已 2.55，超所有前作；训满 7M 步降到 2.27（FP32 移植版 2.21）。

创新点与影响

核心贡献

  1. 首个证明纯 Transformer 可替代 U-Net 做扩散 backbone，且不丢性能、反而拿 SOTA——“U-Net 归纳偏置非必需”。
  2. adaLN-Zero 条件注入：把 timestep/class（后续工作扩展到 text）通过零初始化的自适应 LayerNorm 调制注入，成为后续 DiT 系几乎标配的条件机制。
  3. 建立”FID ~ Gflops”的扩散 scaling law 视角：用 Gflops（而非参数量）刻画复杂度，证明加深加宽或减小 patch（增 token）都单调降 FID，且大模型更算力高效、采样算力无法替代模型算力。
  4. 可复用、极简的训练配方：直接继承 ViT/ADM 的超参（恒定 lr、无 warmup、无正则、仅水平翻转），训练高度稳定无 loss spike——为后续大规模 DiT 训练扫清门槛。

对后续工作的影响（significance）：DiT 是现代扩散 Transformer 的架构祖先——MMDiT/SD3、PixArt-α/Σ、Hunyuan-DiT、Lumina、以及 OpenAI Sora（Peebles 本人主导）等当代 T2I/视频扩散模型基本都建立在 DiT/patchify+adaLN(-Zero) 范式之上；论文结尾即明确预言 DiT 可作为 DALL·E 2、Stable Diffusion 这类文生图模型的 drop-in backbone，这一预言此后被业界大规模兑现。

已知局限：

  • 实验仅限 ImageNet 类条件生成，未验证文生图（论文把它列为 future work，但实践已证明可行）。
  • 仍依赖现成冻结 VAE，未联合训练 tokenizer；扩散目标仍是 DDPM（噪声+协方差），未用后来更优的 flow matching / rectified flow。
  • 原版未用 Flash Attention / torch.compile / bf16 等工程加速（开源后由社区 fast-DiT 等补齐）。
  • adaLN 对所有 token 施同一调制函数，表达力受限（cross-attention 更灵活但更贵）——这一权衡在后续带文本条件的工作中被重新设计（如 MMDiT 的双流注意力）。
